A Ang rotary drilling rig ay karaniwang maaaring mag-drill mula sa ilang dosenang metro para sa maliliit na foundation rig hanggang ilang libong metro para sa malalim na paggalugad ng langis, gas at mineral, depende sa uri ng rig, kapangyarihan, pagbuo at diameter ng borehole. Sa modernong paggalugad ng mineral, high-capacity diamond core surface rigs gaya ng CORTECH ay inengineered para maghatid ng mga core hole na lampas sa 1,000 m ang lalim na may mahusay na core recovery at operational na kaligtasan. Ang all-hydraulic CSD series ng [hwdrilling ]
Ang mga rotary drilling rig ay nag-aalis ng bato sa pamamagitan ng pag-ikot ng drill bit habang naglalagay ng axial thrust, pag-flush ng mga pinagputulan palabas ng butas gamit ang drilling fluid o hangin. Gumagana ang paraang ito sa parehong malambot at matitigas na pormasyon at malawakang ginagamit para sa langis at gas, geothermal, mga balon ng tubig, mga pundasyon at paggalugad ng mineral. [hbxgdozer ]
Ang lalim na kakayahan ay hindi isang nakapirming halaga; ito ay isang function ng rig disenyo, naka-install na kapangyarihan, hoisting kapasidad, borehole diameter at geology. Halimbawa, kadalasang gumagana ang environmental at geotechnical rotary rig sa 100–2,500 ft (30–750 m) range, samantalang ang deep resource drilling ay maaaring lumampas sa 3,000 m na may naaangkop na laki ng kagamitan. [cascade-env ]
Ang mga sumusunod na hanay ay mga sanggunian sa antas ng industriya; ang mga indibidwal na modelo at tagagawa ay maaaring lumampas sa mga ito gamit ang mga na-optimize na disenyo at mga programa sa pagbabarena. [linkedin ]
| Uri ng rig / application | Karaniwang hanay ng lalim | Karaniwang hanay ng laki ng butas |
|---|---|---|
| Maliit na pundasyon rotary rigs | 15–70 m para sa mga tambak at caisson hwdrilling | Hanggang 1.5–2.5 m ang lapad linkedin |
| Medium/malaking civil rotary rigs | 60–150 m para sa malalaking diameter na tambak linkedin | Hanggang 2.5–4.6 m ang lapad linkedin |
| Mga rotary rig ng balon ng tubig | Ilang daan hanggang ilang libong talampakan hbxgdozer | Karaniwang 150–445 mm everstarmachinery |
| Pangkapaligiran / geotechnical rotary rigs | Hanggang 2,200–3,500 ft (~670–1,070 m) cascade-env | Karaniwang 75–203 mm |
| Deep resource rotary rigs (langis, gas, geo) | Hanggang sa ilang milya (>3,000 m) hbxgdozer | Karaniwang 203–445 mm everstarmachinery |
| Diamond core surface drilling rigs (N/H/PQ) | 1,300–2,500 m core depth depende sa laki dutaborneomining.co | Mga laki ng core ng PQ, HQ, NQ dutaborneomining.co |
Sa pagsasagawa, karamihan sa mga mineral exploration at core drilling program ay na-optimize sa isang lugar sa pagitan ng lalim ng butas, laki ng core at badyet ng proyekto, sa halip na 'maximum depth sa anumang halaga'. Bilang resulta, ang isang engineered na tugma sa pagitan ng rig at target na depth ay higit na mahalaga kaysa sa isang absolute depth record. [everstarmachinery ]

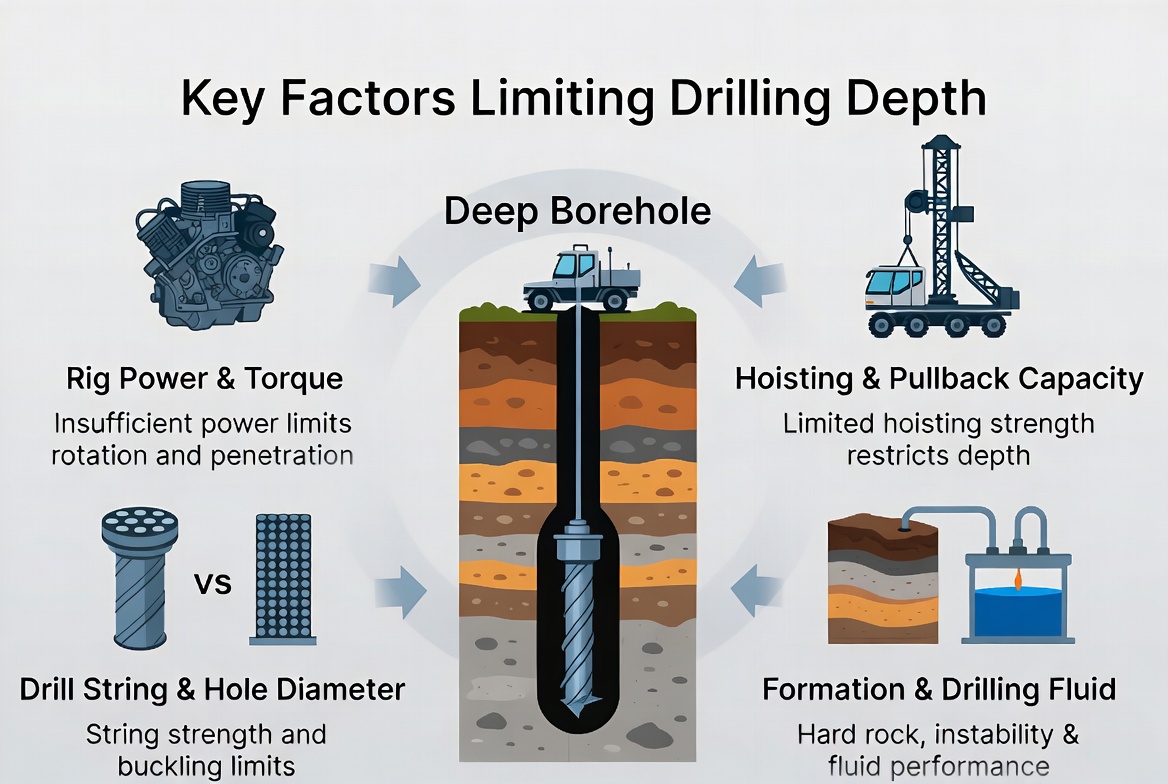

Tinutukoy ng naka-install na power at rotary torque ng rotary rig kung gaano kahusay nito mapapaikot ang bit sa ilalim ng load sa lalim. Ang mas malalaking foundation rig ay maaaring mag-alok ng 300 kW engine at 240–400 kN·m torque para magmaneho ng malalaking-diameter na tool, habang ang mga exploration rig ay nakikipagpalit ng ilang torque para sa mas mataas na bilis ng pag-ikot sa mas maliliit na piraso. [risenltd ]
Kapag ang kapangyarihan ay hindi sapat, ang mga rate ng pagtagos ay bumabagsak nang husto sa mga matitigas na pormasyon at ang panganib ng stalling o mekanikal na pagkabigo ay tumataas. Bilang isang ekspertong kontratista sa pagbabarena, palagi mong titingnan kung ang torque–RPM na sobre ng rig ay tumutugma sa lakas ng pagbuo at sa mga rekomendasyon ng tagagawa ng bit bago gumawa sa isang target na lalim. [hbxgdozer ]
Habang tumataas ang lalim, ang rig ay dapat magtaas ng mas maraming drill string weight, kasama ang bottom-hole assembly at fluid. Ang mga modernong core at multi-purpose rig ay maaaring mag-alok ng mga pull-back na kapasidad sa hanay na 17–18.5 t o mas mataas, na sumusuporta sa mahabang string ng NQ, HQ o PQ rods sa 1,000 m plus. [sanrock.com ]
Kung marginal ang kapasidad ng hoisting, nagiging mabagal at hindi ligtas ang tripping, at maaaring hindi mo maalis ang naka-stuck na pipe o mahawakan ang mabibigat na coring assemblies sa lalim. Para sa mga operator, isa ito sa mga pinakapraktikal na limitasyon sa 'gaano kalalim' dapat gumana ang isang rotary rig, anuman ang teoretikal na torque at kapangyarihan. [cascade-env ]
Ang mas malalim na pag-drill mo sa isang partikular na diameter, mas mabigat at mas flexible ang drill string, na nagpapataas ng drag at ang panganib ng buckling. Iyon ang dahilan kung bakit maraming malalalim na butas ang lumiliit mula sa mas malaki hanggang sa mas maliliit na sukat, at kung bakit ang wireline diamond core system (NQ, HQ, PQ) ay pamantayan para sa malalim na paggalugad ng mineral. [dutaborneomining.co ]
Halimbawa, ang isang surface core rig na tumugma sa BQ/NQ/HQ/PQ rod ay maaaring mag-alok ng mga depth rating na 1,300 m (BQ), 1,000 m (NQ), 700 m (HQ) at 400 m (PQ). Ipinapakita nito ang pangunahing panuntunan: para sa parehong makina, bumababa ang maximum na lalim habang tumataas ang diameter ng butas. [sedsdrillingrigs.com ]
Ang matigas, nakasasakit na mga pormasyon, lubhang nabasag na pagitan, namumulaklak na mga luad o mataas na presyon ng pag-agos ng tubig ay lahat ay nakakaapekto sa matamo na lalim. Ang mahusay na mud engineering o air/mist na disenyo ay kritikal upang patatagin ang borehole, palamig ang bit at mahusay na magdala ng mga pinagputulan habang lumalalim ang butas. [gfzpublic.gfz ]
Sa malalim na mga proyektong pang-agham at enerhiya, ang pagtaas ng temperatura ng pagbuo at presyon ay nagiging karagdagang mga hadlang, na nangangailangan ng espesyal na kagamitan at mahusay na disenyo. Para sa karamihan ng mga surface core drilling project, gayunpaman, ang atensyon sa mga fluid properties, bit selection at circulation rate ay sapat na para ligtas na maabot ang nakaplanong depth. [gfzpublic.gfz ]
Mula sa pananaw ng isang practitioner ng industriya, nakakatulong ang pag-angkla ng teorya sa mga kongkretong talaan sa larangan. Sa pagbabarena sa kapaligiran, isang pangunahing kontratista ang nag-uulat ng mga rotary project na umaabot sa humigit-kumulang 2,200 ft at paminsan-minsan ay 3,000–3,500 ft, na inilalarawan nila bilang hindi pangkaraniwan ngunit magagawa sa tamang pakete ng rig. [everstarmachinery ]
Sa mas malawak na industriya ng pagbabarena, ang mga pagsulong mula noong 1990s ay nagtulak sa mga rotary system na mag-drill sa parehong malambot at matitigas na pormasyon hanggang sa humigit-kumulang 3,000 m habang pinapanatili ang mga diameter ng bore sa hanay na 203–445 mm. Ang mga foundation rig na tumatakbo sa sibil na konstruksyon ay karaniwang gumagana hanggang 70–150 m ang lalim depende sa torque at tooling, na may mga bore diameter na maaaring lumampas sa 2.5 m para sa malalaking tambak. [hwdrilling ]

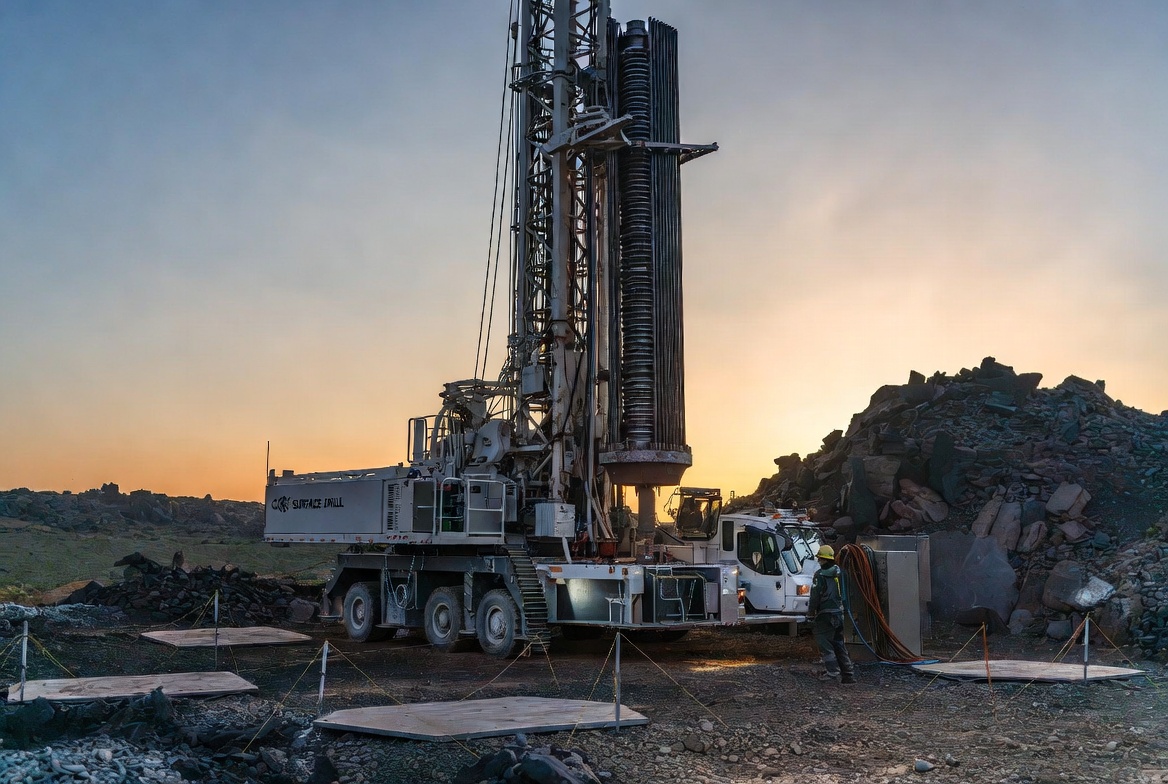

Ang all-hydraulic diamond core drilling rigs ay nagsisilbi sa isang dalubhasa ngunit lubhang hinihingi na segment ng rotary drilling market: malalim, tumpak na mineral at geological core hole. Gumagamit ang mga makinang ito ng high-speed rotation, wireline coring system at maingat na inengineered na hydraulic control para makapaghatid ng tuluy-tuloy, mataas na kalidad na core sa lalim na higit sa 1,000 m sa karampatang bato. [cortechdrilling ]
Halimbawa, ang isang crawler-mounted surface core rig na idinisenyo para sa BQ–PQ rods ay makakamit ang nominal drilling depth na humigit-kumulang 1,300 m (BQ), 1,000 m (NQ), 700 m (HQ) at 400 m (PQ). Ang mga multi-purpose na brilyante na rig na ginagamit ng mga pangunahing kontratista ay nag-quote ng mga depth capacities hanggang sa humigit-kumulang 2,491 m para sa NQ coring, na naglalarawan kung gaano kalayo ang modernong core technology ay nagpalawig ng makatotohanang mga rotary depth na limitasyon para sa mga proyekto sa pagsaliksik. [foraco.com ]

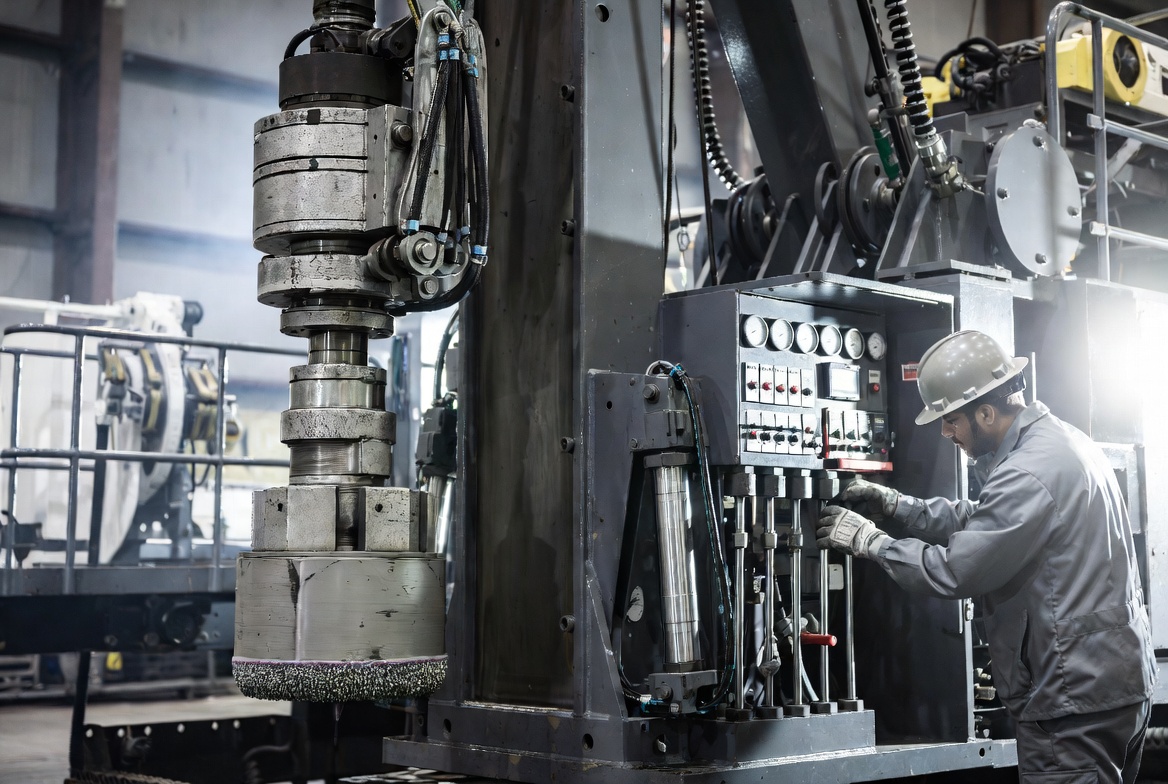

Bilang isang tagagawa na nakatuon sa lahat ng-hydraulic diamond core drilling rigs, tinatalakay ng CORTECH ang tanong na 'gaano kalalim ang isang rotary drilling rig drill?' mula sa isang perspektibo sa pagganap at pagiging produktibo kaysa sa paghabol sa lalim ng rekord. Ang focus ng kumpanya ay sa pagtiyak na ang surface at underground rigs nito ay naghahatid ng maaasahan, repeatable core recovery sa mahabang panahon, hindi lang theoretical depth ratings. [youtube ]
Ang mga surface rig ng CSD series ng CORTECH at mga kaugnay na linya ng produkto ay inengineered sa ilang pangunahing prinsipyo ng disenyo: kahusayan ng system, operasyong nakasentro sa tao, accessibility sa pagpapanatili at lalim ng kaligtasan. Sa pamamagitan ng pag-upgrade ng mga produkto sa unang henerasyon sa pangalawang henerasyon na may makabuluhang pinahusay na hydraulics at control logic, nakamit ng kumpanya ang pangkalahatang pagganap na nakakatugon o lumalampas sa mga advanced na internasyonal na antas para sa hydraulic core rigs. [cortechdrilling ]
Mula sa pananaw ng isang field user, nangangahulugan ito na maaari kang magplano ng malalim na NQ o HQ core hole sa pag-alam na ang power-train, hoisting system at hydraulic control ng rig ay na-validate sa hinihingi na mga geological na setting. Ang layunin ay hindi lamang upang maabot ang target na lalim, ngunit upang mapanatili ang mahusay na mga rate ng penetration at mataas na core recovery habang pinapaliit ang downtime ng rig at mga insidente sa kaligtasan. [youtube ]
Kung sinusuri mo kung maabot ng isang partikular na rotary o core rig ang iyong nakaplanong lalim, nakakatulong ang isang structured na diskarte. [hbxgdozer ]
1. Tukuyin ang iyong target.
Linawin ang kinakailangang panghuling lalim, diameter ng core o butas, at pagkahilig, kasama ang anumang inaasahang presyon o mga hadlang sa temperatura. [cascade-env ]
2. Suriin ang mga detalye ng rig.
Suriin ang na-rate na kapasidad ng pagbabarena ayon sa laki (hal. BQ/NQ/HQ/PQ), maximum na pullback, rotary torque at lakas ng makina; ihambing ang mga ito sa iyong target na lalim. [linkedin ]
3. Itugma ang drill string at tooling.
Pumili ng mga rod, wireline tool at bits na naaangkop sa lalim at geology, na nagpapatunay na ang kabuuang bigat ng string at mga kinakailangan sa torque ay nasa loob ng sobre ng rig. [journal25.magtechjournal ]
4. Suriin ang pagbuo at likido.
Gumamit ng offset well data o mga nakaraang proyekto para mahulaan ang mga pormasyon, pagkatapos ay magdisenyo ng mga parameter ng putik o hangin upang pamahalaan ang katatagan at transportasyon ng mga pinagputulan sa lalim. [gfzpublic.gfz ]
5. Bumuo ng mga operational contingencies.
Magplano para sa stuck pipe, pagkawala ng sirkulasyon at bit failure; i-verify na ang mga hoisting at auxiliary system ng rig ay maaaring suportahan ang pangingisda, reaming at conditioning operations. [everstarmachinery ]
Sa pamamagitan ng pagtatrabaho sa mga hakbang na ito, maaaring lumipat ang isang drilling engineer mula sa pangkaraniwang tanong na 'gaano kalalim ang rig drill na ito?' patungo sa isang partikular na proyekto, mapagtatanggol na sagot. Ito ang antas ng pagpaplano na ginagamit ng mga propesyonal na operator upang protektahan ang kaligtasan, iskedyul at badyet sa mga malalim na rotary na proyekto. [hbxgdozer ]
Makipag-ugnayan sa engineering team ng CORTECH para sa isang customized na depth feasibility assessment para sa iyong proyekto.
Q1: Ano ang pinakamataas na lalim na maaaring maabot ng karaniwang rotary drilling rig?
Ang karaniwang land-based na rotary rig para sa mga proyektong mapagkukunan ay kadalasang maaaring umabot ng ilang libong talampakan, na may ilang mga sistema na may kakayahang mag-drill hanggang o higit pa sa 3,000 m depende sa disenyo at aplikasyon. [cascade-env ]
Q2: Bakit naglilista ang mga tagagawa ng iba't ibang lalim para sa iba't ibang laki ng core?
Para sa parehong rig, ang mas malalaking sukat ng core gaya ng PQ ay gumagamit ng mas mabibigat, mas malalaking diameter na rod, na nagpapataas ng bigat ng string at nakakaladkad, kaya mas mababa ang maximum na rate ng depth kaysa sa mas maliliit na laki tulad ng NQ o BQ. [dutaborneomining.co ]
Q3: Paano naaapektuhan ng katigasan ng formation ang matamo na lalim?
Ang matigas, nakasasakit na bato ay nagpapabagal sa pagtagos at nagpapataas ng bit wear, na nangangailangan ng higit na lakas at metalikang kuwintas; kung ang rig ay kulang sa lakas, ang makatotohanang maximum depth ay magiging mas mababa kaysa sa mas malambot na mga pormasyon. [gfzpublic.gfz ]
Q4: Maaari bang gamitin ang isang foundation rotary pile rig para sa deep mineral exploration?
Ang mga foundation rig ay na-optimize para sa malaking-diameter, medyo mababaw na mga tambak at kadalasang kulang sa bilis ng pag-ikot, mga wireline system at depth-optimized na hoisting na kailangan para sa deep core exploration work. [risenltd ]
Q5: Anong mga bentahe ang inaalok ng all-hydraulic core rig sa lalim?
Ang mga all-hydraulic rig ay naghahatid ng tumpak na kontrol, mahusay na paghahatid ng kuryente at modernong mga tampok sa kaligtasan, na nagbibigay-daan sa mataas na core recovery at maaasahang pagganap sa malalim na NQ at HQ na butas kumpara sa mga mas lumang mekanikal na sistema. [foraco.com ]
